  技术文章




热电阻2线、3线、4线测温原理



  与热电阻 连接的检测设备(温控表、PLC输入等)都有四个接线端子。I+、I-、V+、V-。
  其中,I+、I-端是为了给热电阻 提供恒定的电流,V+、V-是用来监测热电阻 的电压变化,依次检测温度变化。

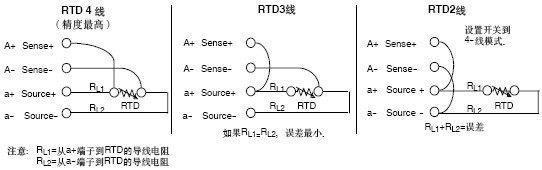

  4线就是从热电阻 两端引出4线,和4个端子连接。
  3线就是引出3线,这需要检测设备方的I-\V-短接。
  2线就使引出2线,这需要检测设备方的I-\V-、I+/V+短接。


,热电偶,热电阻,补偿导线,数显电流电压表,双金属温度计,工业自动化仪表盘


  测温原理都一样,只是接线区别。
  应该说,电流回路和电压测量回路是否分开接线的问题。
  2线,电流回路和电压测量回路合二为1,精度差。
  3线,电流回路的参考位和电压测量回路的参考位为一条线,精度稍好。
  4线,电路回路和电压测量回路独立分开,精度高,但费线。







本公司专业制造热工温度仪表,产品包括:工业用热电偶、热电阻、数显仪表、变送器等
