  产品中心


温度传感器安装凸台



概述

  温度传感器凸台焊接于设备或管道上,用于安装带固定螺纹的热电偶、热电阻和双金属温度计,通常用在较高 温度或不超过6.3MPa压力的工况环境中。



热电偶安装直型凸台|热电阻安装直型凸台

直形凸台型号

尺           寸  mm

D

D1

D2

D3

D4

D5

a

H

GT01A

M12×1.5

Ф28

Ф32

Ф12

Ф7

Ф18

27

60  120

GT04A (最常用)

M27×2

Ф43

Ф47

Ф22

Ф17

Ф28

32

60  120

GT05A(最常用)

M33×2

Ф51

Ф55

Ф30

Ф21

Ф36

34

60  120

GT06A

G1/2"

Ф35

Ф39

Ф21

Ф16

Ф27

35

60  120

GT07A

G3/4"

Ф43

Ф43

Ф25

Ф20

Ф31

40

60  120

GT08A

G1"

Ф51

Ф55

Ф35

Ф30

Ф41

45

60  120



热电偶安装450角凸台|热电阻安装450角凸台

450角凸台型号

尺          寸  mm

D

D1

D2

D3

D4

a

H

GT01B(最常用)

M27×2

Ф43

Ф47

Ф28

Ф18

30

150

GT02B(最常用)

M33×2

Ф51

Ф55

Ф36

Ф24

30

150

GT03B

G1/2"

Ф35

Ф39

Ф27

Ф16

30

90  150

GT04B

G3/4"

Ф43

Ф47

Ф31

Ф20

35

90  150

GT05B

G1"

Ф51

Ф55

Ф41

Ф30

40

90  150



双金属温度计安装直型凸台



双金属温度计安装直形凸台型号

尺       寸  mm

D

D1

D2

D3

D4

D5

a

H

GT02A

M16×1.5

Ф32

Ф36

Ф14

Ф7

Ф18

27

60  120

GT03A

M20×1.5

Ф36

Ф40

Ф14

Ф7

Ф18

27

60  120

双金属温度计安装450凸台

双金属温度计安装450凸台型号

尺         寸  mm

D

D1

D2

D3

D4

a

H

GT06B

M27×2

Ф43

Ф47

Ф28

Ф14

20

110

温度传感器安装凸台外形示意图

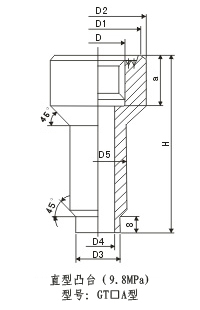

直型凸台

450角凸台









凸台安装示意图(适用于热电偶、热电阻和双金属温度计)

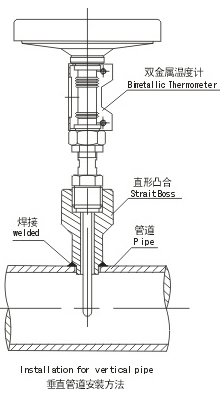

凸台垂直管道安装方法

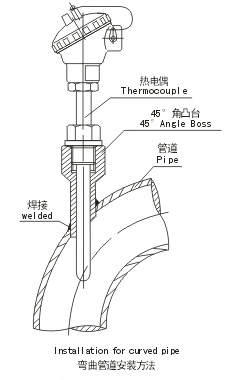

凸台弯曲管道安装方法

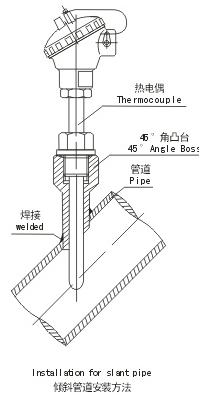

凸台倾斜管道安装方法

凸台垂直管道安装方法
