超大屏幕单回路数字显示仪
超大屏幕单回路数字显示控制仪 采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
采用无跳线技术,使输入端口具备万能信号输入功能,只需通过仪表菜单的简单选定，即可实现多种输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切换，提高了仪表的通用性和可靠性。
输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。
◆ 产品外形 |
|
|
外形尺寸：390×190×75mm
开孔尺寸:378×178 mm |
|

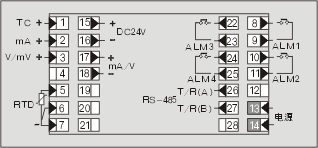

◆ 产品接线图 |
|
超大屏幕单回路数字显示控制仪表接线图
|
|
◆ 型谱表 |
型 号 |
说 明 |
WP- |
□□ |
□ |
□□ |
□ |
-□ |
□□ |
-□ |
□ |
□ |
-□ |
|
外形特征 |
CD |
|
|
|
|
|
|
|
|
|
4“LED大屏幕单屏横式显示仪表 |
外形尺寸 |
|
A |
|
|
|
|
|
|
|
|
外形尺寸：390×190×75mm(注1)
开孔尺寸：378 ×178 mm |
控制作用 |
|
01 |
|
|
|
|
|
|
|
测量显示 |
03 |
|
|
|
|
|
|
|
测量显示带上、下控制/报警 |
04 |
|
|
|
|
|
|
|
显示带四限控制/报警(任意组合) |
通讯方式 |
|
0 |
|
|
|
|
|
|
无通讯接口 |
2 |
|
|
|
|
|
|
RS-232C通讯接口 |
8 |
|
|
|
|
|
|
RS-485通讯接口 |
输出方式 |
|
0 |
|
|
|
|
|
无输出 |
2 |
|
|
|
|
|
（4～20）mA输出 |
3 |
|
|
|
|
|
（0～10）mA输出 |
4 |
|
|
|
|
|
（1～5）V输出 |
5 |
|
|
|
|
|
（0～5）V输出 |
6 |
|
|
|
|
|
SCR可控硅过零触发脉冲输出 |
7 |
|
|
|
|
|
SSR固态继电器控制信号输出 |
8 |
|
|
|
|
|
特殊规格变送输出 |
输入类型 |
|
□□ |
|
|
|
|
参见“输入类型表” |
1报警 |
|
N |
|
|
|
无报警（可省略） |
H |
|
|
|
1报警为上限报警 |
L |
|
|
|
1报警为下限报警 |
2报警 |
|
N |
|
|
无报警（可省略） |
H |
|
|
2报警为上限报警 |
L |
|
|
2报警为下限报警 |
馈电输出 |
|
P |
|
DC24V馈电输出 |
供电方式 |
|
|
AC220V线性电源（可省略） |
|
★注1：特殊尺寸订货时请联系。
选型举例：WP－CDA03－82-23－HL-P |
