智能多路巡检显示控制仪



  智能多路巡检显示控制仪 采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制,可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。
  各输入端口均具备万能信号和单通道输入功能,且各路可同时输入不同类型的信号,输入信号全切换时只需通过仪表菜单的简单选定,即可实现不同类型输入信号(各种热电偶、热电阻、标准电压 / 标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性。
  控制输出有二种:各路统一报警输出/变送输出;各路分别独立报警输出/变送输出。统一报警型又分为:报警记忆型和报警无记忆型。输出回路均采用光电隔离,具有良好的抗干扰能力。
  具有高亮度LED数码显示和全中文大屏幕LCD液晶显示两种。可带有串行通讯接口。整机采用卡入式结构,使安装十分简便。

 产品外形

16路以下外形尺寸:160×80×140mm
32路外形尺寸:160×80×252mm
开孔尺寸:152×76 mm

16路以下外形尺寸:160×80×140mm
32路外形尺寸:160×80×252mm
开孔尺寸:152×76 mm

16路以下外形尺寸:80×160×140mm
32路外形尺寸:80×160×252mm
开孔尺寸:76×152 mm

16路以下外形尺寸:80×160×140mm
32路外形尺寸:80×160×252mm
开孔尺寸:76×152 mm

 产品接线图

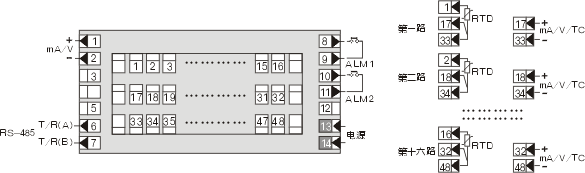

接线柱式接线图(统一输出)——八路

接线柱式接线图(统一输出)——十六路

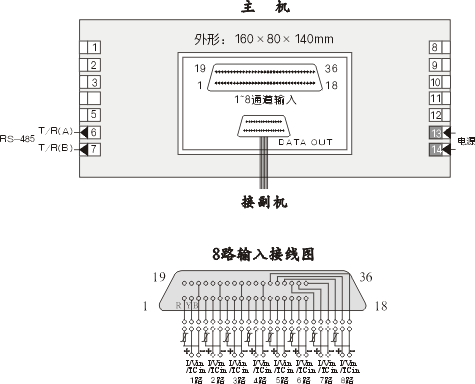

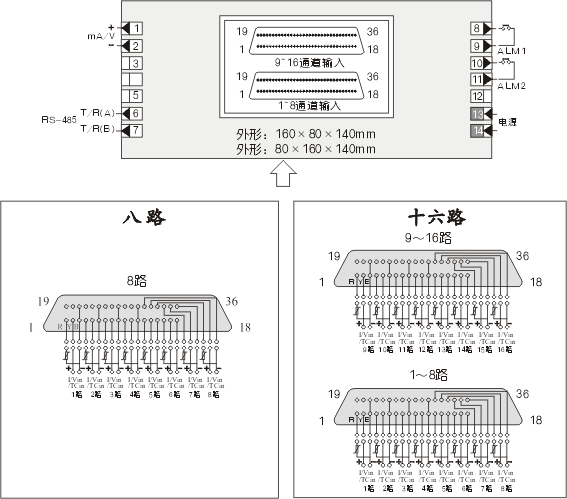

航空插头方式接线图(八路、十六路)

航空插头方式接线图(三十二路)

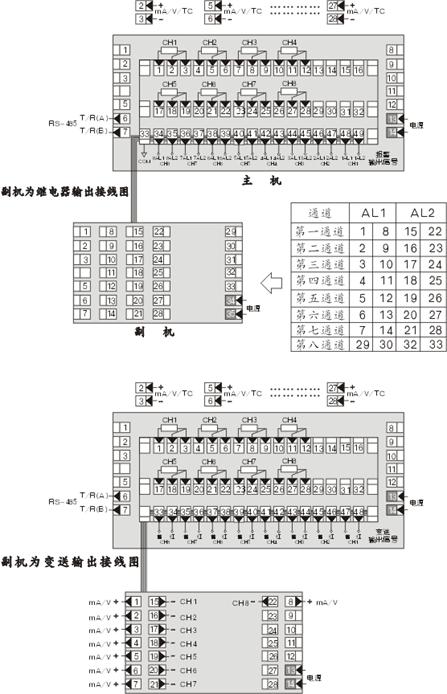

接线柱式接线图(分别输出)

航空插头式接线图(分别输出)

型谱表

型  号

   说   明

WP-

□□□

-□

-□□

-□

-□



外形特征

D

















 双屏数码横式显示

S

















 双屏数码竖式显示

MD

















 液晶横式显示

MS

















 液晶竖式显示

通道
及控制



806















 八路巡检测量显示

807















 八路巡检测量带统一报警

808















 八路巡检分别输出测量控制仪(注2)

809















 十六路巡检测量显示

816















 十六路巡检测量带统一报警

832















 三十二路巡检测量带统一报警

通讯方式



0













 无通讯接口

2













 RS-232C通讯接口

8













 RS-485通讯接口


输出方式



1











 继电器控制或报警输出

2











 (4~20)mA输出

3











 (0~10)mA输出

4











 (1~5)V输出

5











 (0~5)V输出

6











 SCR可控硅过零触发脉冲输出

7











 SSR固态继电器控制信号输出

8











 特殊规格变送输出

输入类型











 参见“输入类型表”

第一报警



N







 无控制/报警(可省略)

H







 第一报警为上限报警

L







 第一报警为下限报警

第二报警



N





 无控制/报警(可省略)

H





 第二报警为上限报警

L





 第二报警为下限报警

馈电输出



P



 DC24V馈电输出

供电方式





 AC220V线性电源(可省略)

T

 AC(90~265)V开关电源供电

W

 DC24V供电

  ★注:1、8路分别输出和16路巡检仪有航空插头和接线柱式接线,出厂默认接线柱式,如需航空插头请订货时注明。32路巡检仪接线方式只有航空插头。
        2、分别输出为8路上限+8路下限控制报警输出或8路分别变送输出,输出继电器与变送二者选一。
    选型举例:WP-D806-02-23-N-T; WP-MD832-81-23-HL-T
