双回路数字/光柱显示控制仪



  双回路数字/光柱显示控制仪 采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制,并能对各种非线性输入信号进行高精度的线性校正。
  可同时对两路信号分别进行显示及控制,两路输入信号亦可为不同类型的信号。输入端口均具备万能信号输入,只需通过仪表菜单的简单选定,即可实现不同类型输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性
  采用高亮度LED数码显示和高分辨率光柱显示(比例显示),使测量/控制值的显示更为清晰直观。显示方式有两种:双屏数码显示、双屏数码+双光柱显示;控制方式:两路相互独立的继电器控制/报警输出或模拟量变送输出。
  输出回路均采用光电隔离,抗干扰能力强。可带串行通讯接口。

 产品外形

外形:96×48×115mm
开孔尺寸:92×45mm

外形:48×96×115mm
开孔尺寸:45×92mm

外形:96×96×115mm
开孔尺寸:92×92mm

外形:160×80×115mm
开孔尺寸:152×76mm





外形:160×80×115mm
开孔尺寸:152×76mm

外形:80×160×115mm
开孔尺寸:76×152mm

外形:80×160×115mm
开孔尺寸:76×152mm



 产品接线图

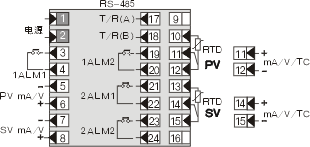

96×48、48×96仪表接线图

96×96仪表接线图

160×80、80×160仪表接线图

型谱表

型  号

   说   明

WP-

□□

□□

-□

-□□

□□

-□

□□



外形特征

D























 双屏横式显示

DS























 双屏竖式显示

T























 双屏双光柱竖式显示

TX























 双屏双光柱横式显示

外形尺寸



4





















 96X48mm(横式) 48X96mm(竖式)

8





















 160X80mm(横式)80X160mm(竖式)

9





















 96X96mm(方式)

控制作用



21



















 测量显示

23



















 测量显示带上、下限控制/报警

通讯方式



0

















 无通讯接口

2

















 RS-232C通讯接口

8

















 RS-485通讯接口

PV
输出方式



0















 无输出

1















 继电器输出

2















 (4~20)mA输出

3















 (0~10)mA输出

4















 (1~5)V输出

5















 (0~5)V输出

6















 SCR可控硅过零触发脉冲输出

7















 SSR固态继电器控制信号输出

8















 特殊规格变送输出

SV
输出方式



0













 无输出

1













 继电器输出

2













 (4~20)mA输出

3













 (0~10)mA输出

4













 (1~5)V输出

5













 (0~5)V输出

6













 SCR可控硅过零触发脉冲输出

7













 SSR固态继电器控制信号输出

8













 特殊规格变送输出

PV
输入类型













 参见“输入类型表”

SV
输入类型











 参见“输入类型表”

PV报警



N







 无控制/报警(可省略)

H







 PV为上限报警

L







 PV为下限报警

SV报警



N





 无控制/报警(可省略)

H





 SV为上限报警

L





 SV为下限报警

馈电输出



N



 无馈电输出(相同则可省略)

P



 单路DC24V馈电输出(只供80系列

2P



 双路DC24V馈电输出(只供80系列

供电方式



T

 AC(90~265)V开关电源供电(可省略)

★选型举例:WP-D821-000-2323-N; WP-D823-011-0808-HL
