智能数字/光柱显示控制仪



  智能数字/光柱显示控制仪 采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制,并能对各种非线性输入信号进行高精度的线性校正。
  采用无跳线技术,使输入端口具备单通道和万能信号输入功能,只需通过仪表菜单的简单选定,即可实现多种输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性。
  采用高亮度LED数码显示和高分辨率光柱显示(比例显示),使测量/控制值的显示更为清晰直观。
  输出回路均采用光电隔离,抗干扰能力强。可带串行通讯接口,可与各种带串行接口的设备进行双向通信,组成网络控制系统。



 产品外形





外形:48×48×115mm
开孔尺寸:45×45mm

外形:96×48×115mm
开孔尺寸:92×45mm

外形:48×96×115mm
开孔尺寸:45×92mm

外形:72×72×115mm
开孔尺寸:68×68mm







外形:96×96×115mm
开孔尺寸:92×92mm

外形:160×80×115mm
开孔尺寸:152×76mm

外形:80×160×115mm
开孔尺寸:76×152mm

外形:80×160×115mm
开孔尺寸:76×152mm

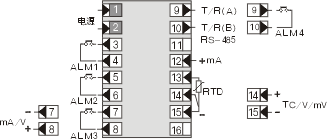

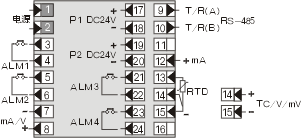

 产品接线图

48×48仪表接线图

72×72仪表接线图

96×96仪表接线图

160×80、80×160仪表接线图

96×48、48×96、96×96、160×80、80×160仪表接线图



型谱表

型  号

   说   明

WP-

□□

□□

-□

□□

-□

-□



外形特征

C



















 单屏横式显示

S



















 单屏竖式显示

D



















 双屏横式显示

DS



















 双屏竖式显示

T



















 单屏单光柱竖式显示

TX



















 单屏单光柱横式显示

外形尺寸



3

















 48X48mm

4

















 96X48mm(横式)  48X96mm(竖式)

7

















 72X72mm(方式)

8

















 160X80mm  80X160mm是(可选光柱)

9

















 96X96mm(可选光柱)

控制作用



01















 测量显示

03















 测量显示带上、下限控制/报警

04















 显示带四限控制/报警(任意组合)

通讯方式



0













 无通讯接口

2













 RS-232C通讯接口

8













 RS-485通讯接口

输出方式



0











 无输出

1











 继电器输出

2











 (4~20)mA输出

3











 (0~10)mA输出

4











 (1~5)V输出

5











 (0~5)V输出

6











 SCR可控硅过零触发脉冲输出

7











 SSR固态继电器控制信号输出

8











 特殊规格变送输出

输入类型



□□









 参见“输入类型表”

第一报警



N







 无控制/报警(可省略)

H







 第一报警为上限报警

L







 第一报警为下限报警

第二报警



N





 无控制/报警(可省略)

H





 第二报警为上限报警

L





 第二报警为下限报警

馈电输出



P



 DC24V馈电输出

供电方式





 AC220V线性电源(可省略)

T

 AC(90~265)V开关电源供电

W

 DC24V供电

★型号举例: WP-C801-00-08-N ; WP-C403-01-12-HL ; WP-T804-81-08-2H2L
