智能32段可编程PID调节仪
智能32段可编程PID调节仪 采用先进的微处理器进行智能控制,适用于需要进行高精度多段曲线的升/降温控制系统(如啤酒发酵、窑炉升温等)。
可根据生产过程的要求,按照一定的曲线进行控制,最多可分32段曲线对控制对象进行编程控制,每一段均采用PID调节控制(参数预先设定),使控制更为精确可靠。可分别带有一路PID控制输出及一路变送输出。具有多种曲线控制输出功能:可实现曲线控制暂停、清零、步进等。并实现手动/自动控制自由无扰动切换。
具备万能信号输入功能,只需通过仪表菜单的简单选定,即可实现多种输入信号(各种热电偶、热电阻、标准电压 / 标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性。
整机采用卡入式结构,并具有多种标准外形尺寸。
◆ 产品外形 |
|
外形:96×96×115mm
开孔尺寸:92×92mm |
外形:160×80×115mm
开孔尺寸:152×76mm |
外形:80×160×115mm
开孔尺寸:76×152mm |
|
|
◆ 产品接线图 |
|

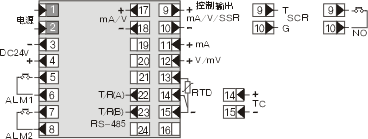

96×96仪表接线图
|
|
|
160×80、80×160仪表接线图
|
|
型 号 |
说 明 |
WP- |
□□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
-□ |
-□ |
-□ |
-□ |
|
外形特征 |
P |
|
|
|
|
|
|
|
|
|
|
双屏横式显示 |
PS |
|
|
|
|
|
|
|
|
|
|
双屏竖式显示 |
外形尺寸 |
|
8 |
|
|
|
|
|
|
|
|
|
160X80mm 80X160mm |
9 |
|
|
|
|
|
|
|
|
|
96X96mm(方式) |
控制作用 |
|
05 |
|
|
|
|
|
|
|
|
32段PID可编程控制 |
通讯方式 |
|
0 |
|
|
|
|
|
|
|
无通讯接口 |
2 |
|
|
|
|
|
|
|
RS-232C通讯接口 |
8 |
|
|
|
|
|
|
|
RS-485通讯接口 |
控制输出 |
|
0 |
|
|
|
|
|
|
无输出 |
1 |
|
|
|
|
|
|
继电器或控制报警输出 |
2 |
|
|
|
|
|
|
(4~20)mA输出 |
3 |
|
|
|
|
|
|
(0~10)mA输出 |
4 |
|
|
|
|
|
|
(1~5)V输出 |
5 |
|
|
|
|
|
|
(0~5)V输出 |
6 |
|
|
|
|
|
|
SCR可控硅过零触发脉冲输出 |
7 |
|
|
|
|
|
|
SSR固态继电器控制输出 |
8 |
|
|
|
|
|
|
特殊规格变送输出 |
变送输出 |
|
0 |
|
|
|
|
|
无变送输出 |
2 |
|
|
|
|
|
(4~20)mA输出 |
3 |
|
|
|
|
|
(0~10)mA输出 |
4 |
|
|
|
|
|
(1~5)V输出 |
5 |
|
|
|
|
|
(0~5)V输出 |
8 |
|
|
|
|
|
特殊规格变送输出 |
第一路
输入类型 |
|
□ |
|
|
|
|
参见“输入类型表” |
第一报警 |
|
N |
|
|
|
无控制/报警(可省略) |
H |
|
|
|
第一报警为上限报警 |
L |
|
|
|
第一报警为下限报警 |
第二报警 |
|
N |
|
|
无控制/报警(可省略) |
H |
|
|
第二报警为上限报警 |
L |
|
|
第二报警为下限报警 |
馈电输出 |
|
P |
|
DC24V馈电输出(无馈电可省略) |
供电方式 |
|
|
AC220V线性电源(可省略) |
T |
AC(90~265)V开关电源供电 |
W |
DC24V供电 |
选型举例:WP-P805-010-08-HL;WP-P905-820-12-HL-P-T
