  产品中心


智能自整定PID调节仪



  智能自整定PID调节仪 采用先进的微处理器进行智能控制,适用于需要进行高精度调节控制的系统,并可根据被控对象自动演算出调节参数。
     输入端口具备万能信号输入功能,只需通过仪表菜单的简单选定,即可实现不同类型输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切换,提高了低度表的通用性和可靠性。
     可分别带有一路PID调节信号输出和一路变送信号输出,输出回路均采用光电隔离并可带串行通讯接口
     采用高亮度LED数码显示和高分辨率光柱显示(比例显示),显示方式有二种:双屏数码显示、双屏数码+双光柱显示。后者将数字仪表与模拟仪表集一体,同时对测量值及调节控制目标值(或输出量)进行相对模拟量比例显示,使参数显示更为清晰直观。
     带自动/手动、手动/自动无扰动切换功能。
     具备多种标准外形尺寸,能适用各种测量控制场合。
     整机采用卡入式结构,使安装十分简便。

 产品外形

外形:96×48×115mm
开孔尺寸:92×45mm

外形:48×96×115mm
开孔尺寸:45×92mm

外形:96×96×115mm
开孔尺寸:92×92mm

外形:160×80×115mm
开孔尺寸:152×76mm





外形:160×80×115mm
开孔尺寸:152×76mm

外形:80×160×115mm
开孔尺寸:76×152mm

外形:80×160×115mm
开孔尺寸:76×152mm

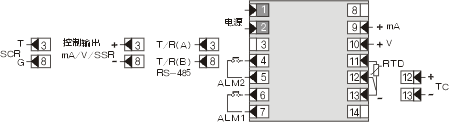

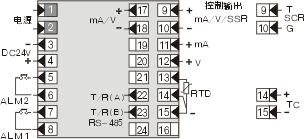

 产品接线图



96×48、48×96仪表接线图





72×72仪表接线图



96×96仪表接线图



160×80、80×160仪表接线图

型谱表

型  号

   说   明

WP-

□□

□□

-□

-□□

-□

□□



外形特征

D





















 双屏数码横式显示

DS





















 双屏数码竖式显示

T





















 双屏双光柱竖式显示

TX





















 双屏双光柱横式显示

外形尺寸



4



















 96X48mm 48X96mm

7



















 72X72mm

8



















 160X80mm 80X160mm

9



















 96X96mm

控制作用



05

















 测量显示

通讯方式



0















 无通讯接口

2















 RS-232C通讯接口

8















 RS-485通讯接口

控制输出



0













 无输出

1













 继电器控制或报警输出

2













 (4~20)mA输出

3













 (0~10)mA输出

4













 (1~5)V输出

5













 (0~5)V输出

6













 SCR可控硅过零触发脉冲输出

7













 SSR固态继电器控制信号输出

8













 特殊规格变送输出

变送输出



0











 无变送输出

2











 (4~20)mA输出

3











 (0~10)mA输出

4











 (1~5)V输出

5











 (0~5)V输出

8











 特殊规格变送输出

输入类型











 参见“输入类型表”

1报警



N







 无报警(可省略)

H







1报警为上限报警

L







 1报警为下限报警

2报警



N





 无报警(可省略)

H





2报警为上限报警

L





 2报警为下限报警

馈电输出



P



 DC24V馈电输出(无馈电可省略)

供电方式





 AC220V线性电源(可省略)

T

 AC(90~265)V开关电源供电

W

 DC24V供电
