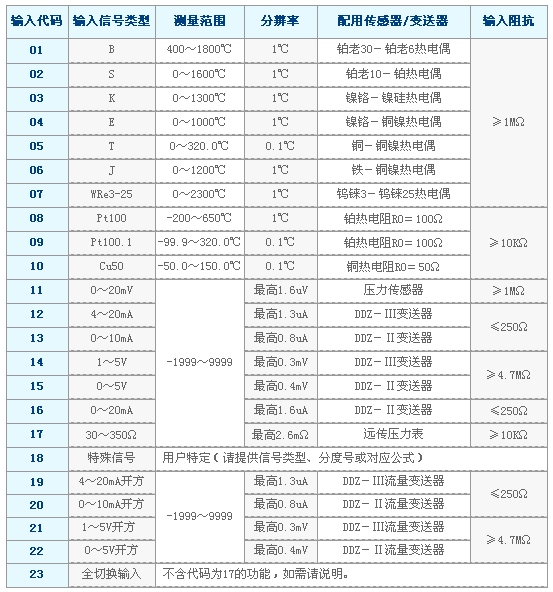

智能数显仪表概述、通用主要技术参数、通用输入类型表



智能数显仪表产品概述


     本系列产品采用表面封装模块化工艺,大大提高了仪表的抗干扰能力,具有显示、控制、变送、通讯、万能信号输入等功能,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制,并能对各种非线性输入信号进行高精度的线性校正。 可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。
     采用无跳线技术,使输入端口具备万能信号输入功能,只需通过改变内部参数,即可实现多种输入信号(各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号)之间的轻松切换。线路板经过优化设计及生产工艺不断完善,降低了温度漂移、提高了抗干扰性能,确保产品在长期工作中的稳定性和可靠性。
     采用高亮度LED数码显示和高分辨率光柱显示(比例显示),使测量/控制值的显示更为清晰直观。
    输出回路均采用光电隔离, 抗干扰能力强。可带串行通讯接口,可与各种带串行接口的设备进行双向通讯,组成网络控制系统。
     具备多种标准外形尺寸,能适用各种测量控制场合。 整机采用卡入式结构,安装十分简便。

有关说明
(1)显示颜色
   LED数码管有红色、黄绿色二种颜色 , 光柱有红色和绿色两种颜色可供选择。带单屏数字显示的仪表,出厂默认LED为红色;带双屏数字显示的仪表,出厂默认主屏为红色 , 副屏为黄绿色;光柱仪表出厂默认为红色。若需更换显示颜色,可在订货时说明。
(2) 三屏数字显示仪表,默认三屏均为红色。
(3)仪表出厂时测量精度等级默认为0.5级,需0.2级订货时请说明。
(4) 仪表接线端子说明:   为仪表输入端子符号         为仪表输出端子符号
(5)本选型仪表接线图如有改动,恕不另行通知,请以随机接线图为准。



输入信号

 模拟量 ·热电偶: B、S、K、E、J、T、WRe3~25等
        ·热电阻: Pt100、Cu50、Pt100.1
        ·电 流: 0~10mA、4mA~20mA等(输入阻抗≤250Ω)
        ·电 压: 0~5V、1V~5V、mV等(输入阻抗≥1MΩ)
        ·远传压力电阻:30Ω~350Ω

输出信号

 模拟量输出 ·DC 4mA~20mA (负载电阻≤750Ω)
        ·DC 0~10mA (负载电阻≤1.5KΩ)
        ·DC 1V~5V (负载电阻≥250KΩ)
        ·DC 0~5V (负载电阻≥250KΩ)
 开关量输出 ·继电器控制输出:
 触点容量(阻性负载)—AC220V/3A;DC24V/3A
        ·可控硅过零触发脉冲输出(SCR)—可触发600V/100A可控硅
        ·固态继电器控制信号输出(SSR)—输出DC9V/30mA
        ·可控硅过零触发输出—双向可控硅600V/5A
 通讯方式 ·RS-232C,RS-485
 波特率   ·300bps~9600bps(自由设定)
 馈电输出 ·DC 24V,负载≤30mA

特性

 测量精度 ·数字:±0.5%FS±1字 ·光柱:±1%FS
 分 辨 率 ·数字显示:±1字 ·光柱显示:±1线
 显示范围 ·数字:-1999~9999 ·光柱:0~100%
 显示方式 ·四位高亮度LED数码显示 ·101线高分辨率光柱显示
          ·发光二极管工作状态显示 ·单屏数码显示/双屏数码显示
          ·单屏数码+单光柱显示 ·双屏数码+双光柱显示
 控制方式 ·可选择上限、下限或上上限、下下限控制
 控制设定值 ·控制设定值和回差值全量程内自由设定
 温度补偿 ·0~50℃温度自动补偿
 参数设定 ·面板轻触式按键数字设定 ·参数设定值断电后永久保存
          ·参数设定值密码锁定
 保护方式 ·热电偶/热电阻输入断线报警 ·继电器输出状态LED指示
          ·输入超/欠量程报警 ·输入超范围闪烁报警
          ·工作异常自动复位

电磁兼容

   电源及I/O端子均通过2KV/5KHz的群脉冲抗干扰实验IEC NS61000-4A(电快速瞬变脉冲群、浪涌),±2KV/5KHz在质量、抗干扰能力及安全标准方面符合国际标准。

使用环境

 环境温度 ·-30~70℃
 相对湿度 ·≤85% 无凝露 避免在带有腐蚀性和易燃易爆气体中使用
 供电电压 ·线性电源 ·AC190V~240V
          ·开关电源 ·AC/DC 90V~265V ·AC/DC 22V~26V
 功  耗 ·≤5W(AC 190V~240V 线性电源)
          ·≤4W(AC /DC85V~265V 开关电源)
          ·≤6W(AC/DC 22V~26V 开关电源)
