  产品中心


LCB系列电容式液位变送器



  LCB系列物位变送器,是利用电容充放电原理检测电容变化的一种电容式物位检测仪表。因该仪表的信号转换器与测量介质不接触,因而具有抗腐蚀、防冻结、防堵塞等优点,可广泛应用于合成氨、硫酸、磷铵、氯碱、粮食等其它行业中的水塔、凉水池、储水池、油罐、酸槽、碱槽、槽车、料仓等绝大多数的化工容器、塔、罐中的液位测量。从安装方式、适用环境、性能、寿命及日常维护工作量上,该仪表是投入式静压、差压、超声波等其它液位检测仪表所无法替代和比的。
特点

  调校简单、安装方便;耐高低温、耐高压;防强腐蚀、防堵塞、防冻结;抗工矿环境变化;适用范围广、固定装置多样;电极多级密封,无渗漏。




技术规格

  被测介质:液体、固体粉末(对F46无腐蚀的任意介质)
  量程范围:100mm---20m (或按用户要求任意确定)
  精度等级:0.5级、1.0级
  连接方式:二线制
  输出信号:4∽20mA或0∽10mA
  工作压力:≤32MPa
  介质温度:-50℃∽250℃
  供电电源:15---30VDC
  连接方式:法兰连接或螺纹连接 (22MPa以下,压垫式,M33×2螺纹连接;32MPa,透镜式高压法兰连接;或根据用户要求制作)
  传感器材质:不锈钢外套F46
  环境温度:-40~80℃

       相对湿度:≤85%

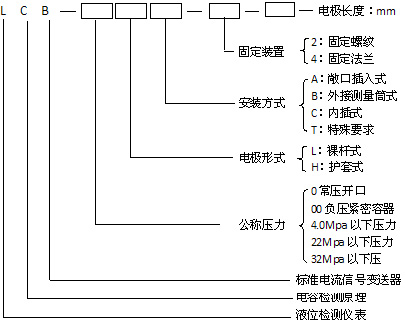

型号表示



举例:LCB-040-L-A-2/800

表示:电容式物位变送器、公称压力40公斤、裸杆式、敞口插入式、螺纹连接方式、电极有效长度为800mm。



工作原理

  该液位计检测原理为电容转换式。电容原理:彼此平行,相隔很近,相互绝缘的两个平行极板,构成一个电容,该电容器的电容量随液位变化而变化,与液位变化相对应的电容量的变化经变送电路转换为标准电流信号,输出至二次表即可显示出相应的液位高度。
  基本计算公式△C=(0.885·ε·△S)/d
  在上述公式中,0.885为计算常数,ε被测介质介电常数,△S深入介质表面积,d两极距离。
  在上述公式中, 不变量忽略不计,转换公式可简化为 :C=△S=>△C=∏R, 2, =>△C=△H

  即引起变化量的只有△H,即液位上下变化,变化量与温度压力无关。



电路框图如下



结构型式及安装方式

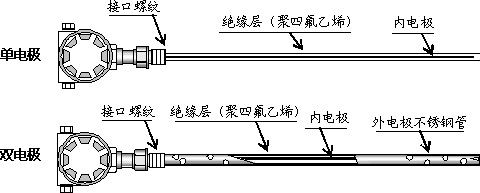

  电容式液位计结构由变送电路、结构连接件、探杆等组成。(非金属容器液位的检测,选用双电极液位变送器)



LCB系列液位变送器的安装方式如下



  图中C为利用连通器原理外接安装方式,A、B、D为不同类型的内装方式,以适应和满足不同的要求。



LCB系列液位变送器接线

  变送器与二次表间的接线分别按照下图进行,接线一定要核实无误,以防供电后无法正常工作或损坏电路元件。
  对于变送器与探头分装的使用场所,变送器外壳一定要可靠接地,变送器与探头之间连接中注明接地的一根也应可靠接地。
  变送器中标注CA、CB的两个端子是便于现场检查时用的,CA为传感探头的信号输出端,CA与地(变送器壳体)构成随液位而变化的信号电容。C为变送器信号输入端,CB与地构成信号电容输入端。正常工作时CA与CB已用线短接,使信号电容输入变送器,当液位工作不正常时,可将短接线取开,分别判断问题出在探头还是变送器电路。
  自配通用光柱显示二次表时,可在二次表信号输出端并接一个耐压大于50V、容量大于100微法的电容,以消除可能出现的光柱虚晃。

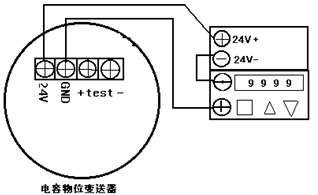

无配电显示表或DCS与二线制变送器的接线

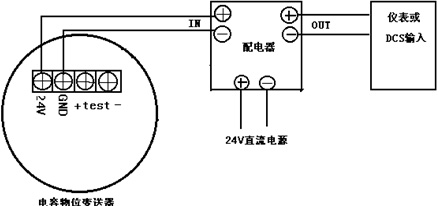

带配电的显示表或DCS与二线制变送器的接线



仪表的调整和校验

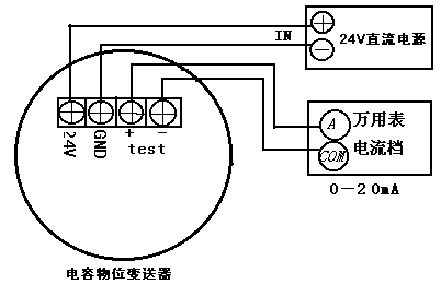

校验接线图



  变送器与二次表之间的接线应根据以上几种情况进行,接线一定要核实无误后方可送电,特别是24V的正负绝对不能接反,以防损坏电路元件。”TEST”为变送器的信号输出测试端子,用户在现场不用拆线可直接测量。在主电路板上有零点量程电位器,在调整时,顺时针方向旋转输出增大,反之则减少。

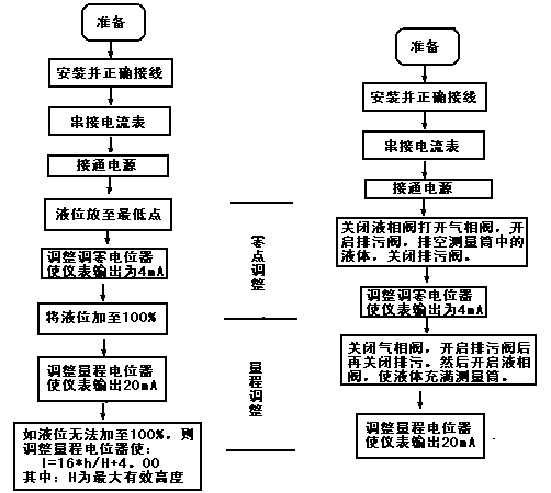

工作压力为常压下的变送器校准流程及外接测量筒,压力大于常压下的变送器校准流程如下



常压下调整流程                                   外接测量筒调整流程



定货须知

  定货时应明确下属内容,以便针对用户现场具体工艺、设备情况,专门为你定制一个合理的产品,从而确保最终使用效果。
  ⑴型号:LCB-□-□-□/□-□
  ⑵连接方式及尺寸(法兰标准、规格或螺纹尺寸)
  ⑶液位测量的有效最大范围及电极长度
  ⑷变送器是二线制还是三线制
  ⑸输出信号是4-20mA还是1-5V,及0-10mA。
  ⑹被测介质名称、压力及温度
  ⑺特殊要求的液位计可双方协商配合直至满意为止。

验收

  用户收到仪表时应及时开箱验收,按装箱单清点附件和资料。并检查仪表在运输途中有无损坏,特别检查电极,若电极的聚四氟乙烯绝缘层破损,仪表将无法使用。外观检查后,按说明书要求给仪表供电,仪表应有电流输出,然后用手握住电极,仪表输出应增大,说明仪表工作正常。
