端面热电阻





  WZCM、WZPM型端面热电阻元件紧贴温度计端面,与一般轴向热电阻相比,能更正确和迅速反映被测端面的实际温度。适用于测量轴瓦或其他机件的端面温度。
主要技术参数
  感温元件0℃时的电阻值(R0)
  分度号Cu50:R0=50±0.050Ω
  Cu100:R0=100±0.10Ω
  分度号Pt100:R0=100±0.12Ω(B级)

      其中:R0为元件在0℃时的电阻值。

测量范围和允差

名  称

测温范围℃

允许偏差△t  ℃

分度号

端面铜电阻

-50`100

±(0.3+6.0×10-3|t|)

Cu50 (G)或Cu100

端面铂电阻

-100~150

B级±(0.30+0.005|t|)

P100

注:t为被测温度绝对值。

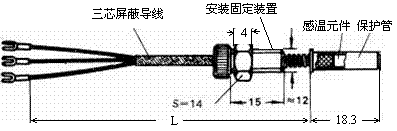

外形尺寸和安装方法





型号及规格

型 号

分度

结构特征

测温
范围℃

保护管
材料

外接引线
长度mm

规    格(mm)

公称压力
MPa

热响应时间
T0.5S

直径

M

WZCM-201

Cu50
Cu100

固定埋入
或螺纹连接

-50-~100

紫铜T2-Y

500
1000
1500
2000
2500

Φ 6

M8×0.75

常压



 <15

WZPM-201

WZPM-201B

Pt100

-100~150

紫铜T2-Y

Φ 8.7

M10×1

常压

 <10

WZPM-201B采用进口元件。
