WZ系列保护管变径式铂电阻



  为了适应化工企业的测温要求,本公司设计生产了WZPT系列保护管变径式热电阻。本系列产品不锈钢保护管工作端小直径,具有热响应快,减少动态误差的特点。安装固定部分为大直径保护管,刚性较高。采用引进铂电阻元件作为测温元件,全封闭保护。具有良好的电输出性能。
  本系列产品的基本原理、固定装置与装配式热电偶基本相同。接线盒分防溅式和防水式两种类型供选择。安装固定装置有固定螺纹、活动法兰、固定安装法兰。用户订货时需提供法兰或固定螺纹的牌号。
  保护管变径式铂电阻。有双支和单支元件两种规格,双支铂电阻可以同时输出二组相同电阻信号供使用。

主要技术指标

量程规格

热电阻类别

分度号

测温范围℃

精度
等级

允许偏差△ t ℃

WZPT型铂电阻

Pt100

-200~500

A级

-200~650℃允差±(0.15+0.002|t|

B级

-200~800℃允差±(0.30+0.005|t|

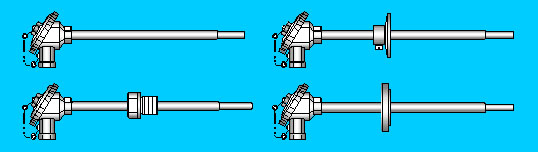

WZPT系列保护管变径式铂电阻结构图

WZPT保护管变径式铂电阻型号图示



型号规格

保护管变径式热电阻型号规格

热电偶类别

产品型号

分度

测温
范围℃

公称
压力

保护管材料

长度规格(mm)

直径
d/mm

热响应
时间
T 0.5 S

备 注

总长

插深

无固定装置
变径式铂电阻

WZPT-120

Pt100

-200~500

不锈钢
1Cr18Ni9Ti

不锈钢
0Cr18Ni12Mo2T i



300
350
450
550
650
900
1150



150
200
300
400
500
750
1000

Ф12

≤24

固定螺纹:
M27×2
M33×2

WZPT-130

固定螺纹
变径式铂电阻

WZPT-220

10MPa

WZPT-230

活动法兰
铂电阻

WZPT-320

WZPT-330

固定法兰
铂电阻

WZPT-420

6.4MPa

WZPT-430
