  产品中心


WZ系列铠装热电阻

  铠装热电阻是一种温度传感器,它比装配式热电阻直径小,易弯曲,抗震性好,适宜安装在装配式热电阻无法安装的场合,我公司生产的WZPK系列铠装热电阻采用引进热电阻测温元件,因此,具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。
  铠装热电阻外保护套采有不锈钢,内充满高密度氧化物质绝缘体,因此,铠装热电阻具有很强的抗污染性能和机械强度,适合安装在环境恶劣的场合。
  铠装热电阻可用于测量-200-500℃范围内温度,可直接用铜导线和二次仪表连接使用,由于铠装热电阻具有良好的电输出特性,可为显示仪表、记录仪、调节仪、扫描器、数据记录仪以及电脑提供精确的温度变化信号。

□工作原理

  1. 量程规格

  铠装热电阻工作原理:在温度作用下,热电阻丝的电阻随之变化而变化,显示仪表将会指示热电阻产生的电阻值所对应的温度值。
□主要技术指标
  热电阻感温元件100℃时的电阻值(R100)和它在0℃时的电阻R0比值:(R100/R0)
  分度号Pt100:A级 R0=100±0.06Ω
  B级 R0=100±0.12Ω
    R0/R100=1.3850
公称压力
  一般是指在常温下,保护管所能承受的静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与结构形式,安装方法、植入深度以及被测介质的流速,种类有关。
热响应时间
  在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%,所需的时间,称为热响应时间,用T0.5表示。
热电阻的绝缘电阻
  常温绝缘电阻的试验电压可取直流10~100任意值,环境温度在5~35℃范围内,相对湿度应不大于80%;常温绝缘电阻值应不小于100MΩ。
热电阻允许通过电流
  通过铠装铂电阻的测量电流最大不超过5mA。

型号

分度号

测温范围℃

精度
等级

允许偏差
△t℃

WZPK

-200-600

Pt100

A级

-200~600℃时允差
±(0.15+0.002|t|)

B级

-200~500℃时允差
±(0.30+0.005|t|)

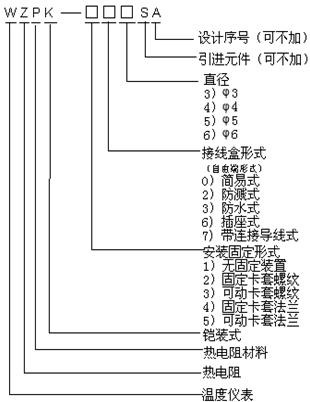

□型号表示

□铠装铂电阻分类形式

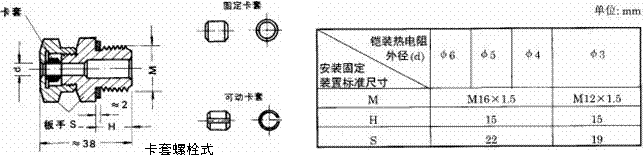

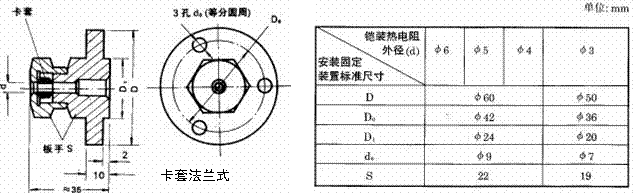

安装固定形式

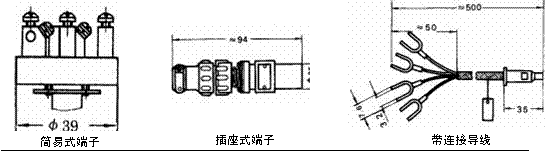

□铠装热电偶型号图示

型号规格



  1. 简易端子

型号

分度号

测温范围

精度
等级

热响应
时间T0.5S

直径
mm

长度
Lmm

安装固
定装置

WZPK-103S

Pt100

-200~500

A级

B级

≤3

φ3

单支长度:100
150
200
250
300
400
500
750
1000
双支长度:
100
150
200
250
300
400
500

无固定
装  置

WZPK-104S

≤5

φ4

WZPK-105S

≤8

φ5

WZPK-106S

≤12

φ6

WZPK2-105SA

≤8

φ5

WZPK2-106SA

≤12

φ6

WZPK-203S

≤3

φ3

固定卡
套螺栓

WZPK-204S

≤5

φ4

WZPK-205S

≤8

φ5

WZPK-206S

≤12

φ6

WZPK2-205SA

≤8

φ5

WZPK2-206SA

≤12

φ6

WZPK-303S

≤3

φ3

可动卡
套螺栓

WZPK-304S

≤5

φ4

WZPK-305S

≤8

φ5

WZPK-306S

≤12

φ6

WZPK2-305SA

≤8

φ5

WZPK2306SA

≤12

φ6

WZPK-403S

≤3

φ3

固定卡
套法兰

WZPK-404S

≤5

φ4

WZPK-405S

≤8

φ5

WZPK-406S

≤12

φ6

WZPK2-405SA

≤8

φ5

WZPK2406SA

≤12

φ6

WZPK-503S

≤3

φ3

可动卡
套法兰

WZPK-504S

≤5

φ4

WZPK-505S

≤8

φ5

WZPK-506S

≤12

φ6

WZPK2-505SA

≤8

φ5

WZPK2506SA

≤12

φ6

注:1)保护管材料和固定装置材料:1Cr18Ni9Ti不锈钢。
2)双支只生产B级
3)双支为三线制引线

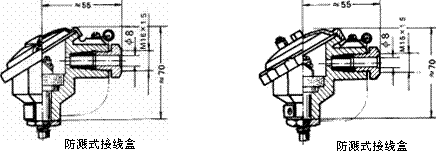

  1. 防溅式接线盒

型号

分度号

测温范围℃

精度等级

热响应时间T0.5S

直径mm

长度Lmm

安装固定装置

WZPK-123S

Pt100

-200~500

A级

B级

≤3

φ3

单支长度:100
150
200
250
300
400
500
750
1000
双支长度:
100
150
200
250
300
400
500

无固定装置

WZPK-124S

≤5

φ4

WZPK-125S

≤8

φ5

WZPK-126S

≤12

φ6

WZPK2-125SA

≤8

φ5

WZPK2-126SA

≤12

φ6

WZPK-223S

≤3

φ3

固定卡套螺栓

WZPK-224S

≤5

φ4

WZPK-225S

≤8

φ5

WZPK-226S

≤12

φ6

WZPK2-225SA

≤8

φ5

WZPK2-226SA

≤12

φ6

WZPK-323S

≤3

φ3

可动卡套螺栓

WZPK-324S

≤5

φ4

WZPK-325S

≤8

φ5

WZPK-326S

≤12

φ6

WZPK2-325SA

≤8

φ5

WZPK2326SA

≤12

φ6

WZPK-423S

≤3

φ3

固定卡套法兰

WZPK-424S

≤5

φ4

WZPK-425S

≤8

φ5

WZPK-426S

≤12

φ6

WZPK2-425SA

≤8

φ5

WZPK2426SA

≤12

φ6

WZPK-523S

≤3

φ3

可动卡套法兰

WZPK-524S

≤5

φ4

WZPK-525S

≤8

φ5

WZPK-526S

≤12

φ6

WZPK2-525SA

≤8

φ5

WZPK2526SA

≤12

φ6

注:1)保护管材料和固定装置材料:1Cr18Ni9Ti不锈钢。
2)双支只生产B级
3)双支为三线制引线

  1. 防水式接线盒

型号

分度号

测温范围℃

精度等级

热响应时间T0.5S

直径mm

长度Lmm

安装固定装置

WZPK-133S

Pt100

-200~500

A级

B级

≤3

φ3

单支长度:100
150
200
250
300
400
500
750
1000
双支长度:
100
150
200
250
300
400
500

无固定装置

WZPK-134S

≤5

φ4

WZPK-135S

≤8

φ5

WZPK-136S

≤12

φ6

WZPK2-135SA

≤8

φ5

WZPK2-136SA

≤12

φ6

WZPK-233S

≤3

φ3

固定卡套螺栓

WZPK-234S

≤5

φ4

WZPK-235S

≤8

φ5

WZPK-236S

≤12

φ6

WZPK2-235SA

≤8

φ5

WZPK2-236SA

≤12

φ6

WZPK-333S

≤3

φ3

可动卡套螺栓

WZPK-334S

≤5

φ4

WZPK-335S

≤8

φ5

WZPK-336S

≤12

φ6

WZPK2-335SA

≤8

φ5

WZPK2336SA

≤12

φ6

WZPK-433S

≤3

φ3

固定卡套法兰

WZPK-434S

≤5

φ4

WZPK-435S

≤8

φ5

WZPK-436S

≤12

φ6

WZPK2-435SA

≤8

φ5

WZPK2436SA

≤12

φ6

WZPK-533S

≤3

φ3

可动卡套法兰

WZPK-534S

≤5

φ4

WZPK-535S

≤8

φ5

WZPK-536S

≤12

φ6

WZPK2-535SA

≤8

φ5

WZPK2536SA

≤12

φ6

  1. 防水式接线盒

型号

分度号

测温范围℃

精度等级

热响应时间T0.5S

直径mm

长度Lmm

安装固定装置

WZPK-133S

Pt100

-200~500

A级

B级

≤3

φ3

单支长度:100
150
200
250
300
400
500
750
1000
双支长度:
100
150
200
250
300
400
500

无固定装置

WZPK-134S

≤5

φ4

WZPK-135S

≤8

φ5

WZPK-136S

≤12

φ6

WZPK2-135SA

≤8

φ5

WZPK2-136SA

≤12

φ6

WZPK-233S

≤3

φ3

固定卡套螺栓

WZPK-234S

≤5

φ4

WZPK-235S

≤8

φ5

WZPK-236S

≤12

φ6

WZPK2-235SA

≤8

φ5

WZPK2-236SA

≤12

φ6

WZPK-333S

≤3

φ3

可动卡套螺栓

WZPK-334S

≤5

φ4

WZPK-335S

≤8

φ5

WZPK-336S

≤12

φ6

WZPK2-335SA

≤8

φ5

WZPK2336SA

≤12

φ6

WZPK-433S

≤3

φ3

固定卡套法兰

WZPK-434S

≤5

φ4

WZPK-435S

≤8

φ5

WZPK-436S

≤12

φ6

WZPK2-435SA

≤8

φ5

WZPK2436SA

≤12

φ6

WZPK-533S

≤3

φ3

可动卡套法兰

WZPK-534S

≤5

φ4

WZPK-535S

≤8

φ5

WZPK-536S

≤12

φ6

WZPK2-535SA

≤8

φ5

WZPK2536SA

≤12

φ6

  1. 带延长导线

型号

分度号

测温范围℃

精度等级

热响应时间T0.5S

直径mm

长度Lmm

安装固定装置

WZPK-173S

Pt100

-200~500

A级

B级

≤3

φ3

单支长度:100
150
200
250
300
400
500
750
1000
双支长度:
100
150
200
250
300
400
500

无固定装置

WZPK-174S

≤5

φ4

WZPK-175S

≤8

φ5

WZPK-176S

≤12

φ6

WZPK2-175SA

≤8

φ5

WZPK2-176SA

≤12

φ6

WZPK-273S

≤3

φ3

固定卡套螺栓

WZPK-274S

≤5

φ4

WZPK-275S

≤8

φ5

WZPK-276S

≤12

φ6

WZPK2-275SA

≤8

φ5

WZPK2-276SA

≤12

φ6

WZPK-373S

≤3

φ3

可动卡套螺栓

WZPK-374S

≤5

φ4

WZPK-375S

≤8

φ5

WZPK-376S

≤12

φ6

WZPK2-375SA

≤8

φ5

WZPK2376SA

≤12

φ6

WZPK-473S

≤3

φ3

固定卡套法兰

WZPK-474S

≤5

φ4

WZPK-475S

≤8

φ5

WZPK-476S

≤12

φ6

WZPK2-475SA

≤8

φ5

WZPK2476SA

≤12

φ6

WZPK-573S

≤3

φ3

可动卡套法兰

WZPK-574S

≤5

φ4

WZPK-575S

≤8

φ5

WZPK-576S

≤12

φ6

WZPK2-575SA

≤8

φ5

WZPK2576SA

≤12

φ6

注:1)保护管材料和固定装置材料:1Cr18Ni9Ti不锈钢
