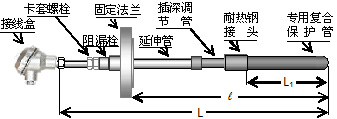

◆ WRQH-FHG型气化炉可调高温热电偶的结构
◆ 气化炉可调高温热电偶的结构特点
1、插入深度一定范围内可调:该产品主体由测温芯体、保护管、插深调节套管和防爆接线盒构成。在煤气化反应进行过程中,炉壁衬里的厚度会随着气化介质冲刷被逐渐减薄,内壁向外扩延。为确保传感器前端仍保持在炉膛内的合适测量位置,更换热电偶时,其长度可通过更换调节管进行相应的调节,使高温偶的测量端始终保持在合适的测量位置,为炉膛提供合适燃烧工况。
2、特殊结构运用能有效阻漏:在接线盒和法兰之间运用特殊阻漏装置,该结构的作用是一旦前端的传感器探头发生断裂,可以将进入保护管内的高温高压腐蚀介质阻挡在阻漏装置前,而不会进入到接线盒内。
3、抽芯式结构,装和拆卸更方便:气化炉整个工作中涉及预热、正式测量,更换测温元件等步骤,所以在进行产品结构设计时考虑到反复拆卸的实际情况,高温热电偶采用了测温套管与热电偶可分离结构,即测量芯体随时进行更换的安装拆卸方式,既安全也方便。
4、耐磨管可更换,当耐磨管使用一定时间或者损坏时,换上新耐磨管,装上备用元件即可。
5、 产品抗震性好:多层陶瓷套管内采用了优良的抗热震性和抗机械震动的填充材料。
◆ 气化炉可调高温热电偶型号规格表
产品名称 |
型 号 |
分度
号 |
测温范围
℃ |
规 格(mm ) |
接线盒形式 |
总长L |
置深l |
耐磨管L1 |
直径Ф |
调节管 |
化炉专用可调
高温热电偶 |
WRQH-FHGK-440 |
K |
1200 |
500
750
850
950 |
350
600
700
800 |
150
200
250
300 |
25
30
35 |
L60
L120
|
防爆接线盒:
DⅡBT4 |
WRQH-FHGS-440 |
S |
1400 |
WRQH-FHGS-440 |
B |
1600 |
订货须知:订货时请写明产品型号、分度号、长度规格,耐磨管直径;选用WRQH-FHGS-440型产品,不同分度号测温元件可以根据测温要求更换;订货时可备用元件和耐磨管。 |
