  产品中心


WA系列 电站测温专用热电偶、热电阻





  电站用热电偶、热电阻是针对电站设计,可以满足30万,60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中的-200°C~800°C范围内液体、蒸汽和气体介质以及固体表面温度。
  热套式热电偶或热电阻主要用于测量锅炉或管道的蒸汽温度。热套保护管采用特种工艺的深盲孔加工技术,端部壁厚均匀且不用焊接,提高了热套保护管的强度和使用寿命。
  热电偶采用热套式保护管与电偶芯可分离的方法。使用时,用户可将热套焊接或机械固定在设备上,然后装上热电偶就可工作。这种结构形式的热电偶不但提高了保护管的工作压力和使用寿命,同时更加有利于对热电偶的维护和更换。
  热套式热电偶产品有五种不同结构和安装方式,用户可根据不同的温度、压力及蒸气流速来选用。
  安装尺寸及方式参照EBASCO规范。为了抵御高温、高压和高流速的蒸汽冲击,采用约为100mm的安装插入深度,为了避免因插入深度不足带来的测温误差,又采用带三棱面的整体加工保护管、简形热套与主设备组合焊接方法,利用三棱面积和热套内孔之间的缝隙,使热套内充满高温的热介质,等效地增加了插入深度(参见安装结构示意图)。

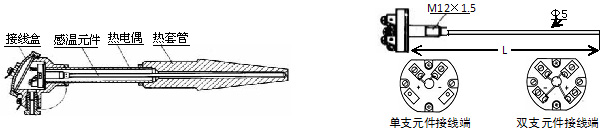

◆电站专用热套式热电偶的结构与感温元件

◆WA系列电站测温专用热电偶、热电阻结构与特点

  l、全部采用铠装元件,耐震抗压,稳定性高,寿命长。
  2、铠装元件与保护管底部为弹性压紧结构,使热响应时间缩短和抗震性进一步提高。
  3、大空腔接线盒和新颖接线装置,使接线更方便可靠。
  4、热电偶主体和保护管为分离式结构,可不停机快速更换测温元件。
  5、深盲孔加工的整体保护管,端部壁厚均匀,无焊接应力和晶介腐蚀隐患,故耐压、耐冲击、使用可靠、寿命长、可确保机组的安全运行。
  6、整体拉伸的650℃高温铠装铂电阻元件,其耐震性和测温上限可满足大型机组高精度和高可靠的主蒸汽温度测量。

◆产品执行标准
    IEC584
    IEC751
    IEC1515
    JB/T18622-1997
    JB/T8623-1997
    GB/T16839-1997

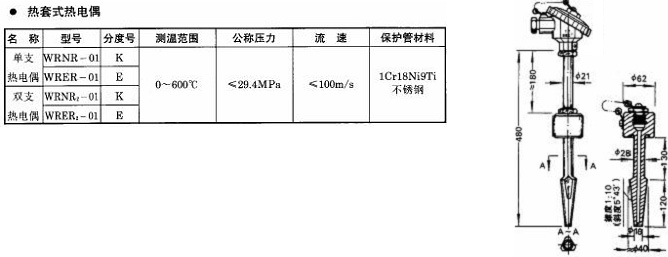

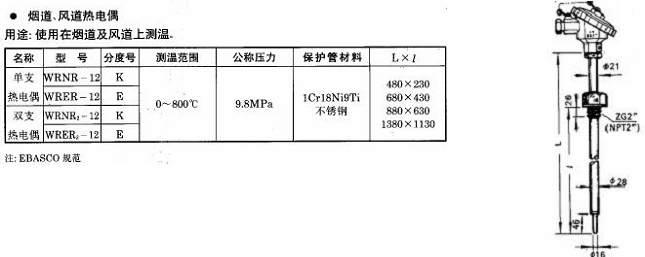

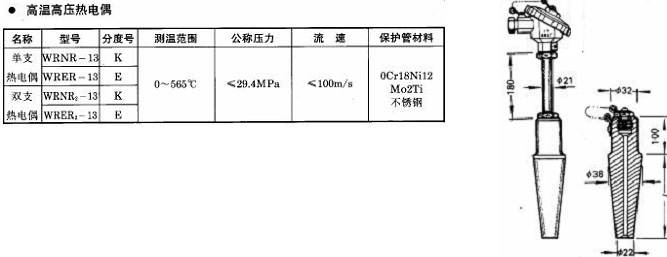

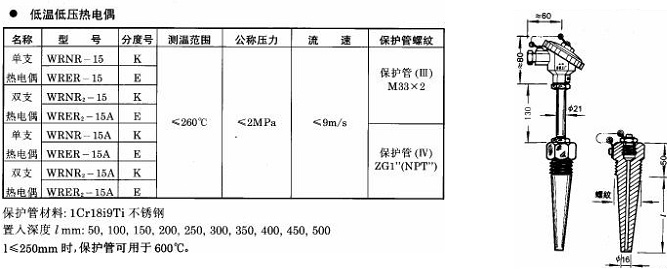

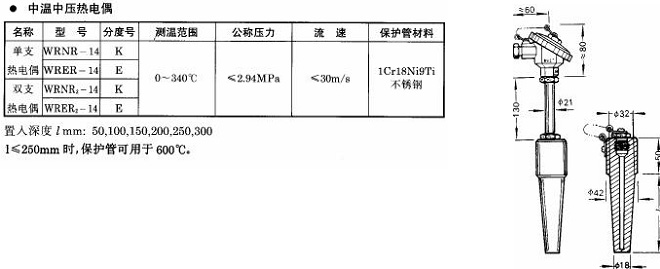

◆热套式热电偶规格型号表











◆电站专用热套热电偶安装示意图



01型热套式热电偶安装示意图
13型热套式热电偶安装示意图
14型热套式热电偶安装示意图
15型热套式热电偶安装示意图
