◆ 概述
工业用隔爆热电偶、隔爆铠装热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温度传感器, 可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪,对系统施行检测、 调节和控制。
在化工厂,生产现场常伴有各种易燃、易爆等 化学气体、蒸汽,如果使用普通的热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆热电偶作温度传感器,本公司生产的隔爆型热电偶产品,适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。
本公司生产的隔爆热电偶、隔爆铠装热电偶技术性能符合JB/T-5219技术条件和JJG351-1996工作用热电偶分度号和允许误差,同时产品均符合爆炸性环境用防爆电器设备通用要求GB3836.1-83 GB3836.2-83标准。 |
|
◆ 原理结构
防爆热电偶、与装配式热电偶的结构、原理基本相同。所区别的是,隔爆型产品接线盒(外壳)在设计上采用防爆结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以,当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散、传播。 |
◆ 主要技术指标
1、测量范围和允差
名称 |
型号 |
分度号 |
允差等级 |
测温范围(℃) |
允差(参考端为0℃) |
镍铬-镍硅 |
WRK |
K |
Ⅱ |
-40-1000 |
±2.5℃
或
±0.75%|t| |
镍铬硅-镍硅镁 |
WRN |
N |
Ⅱ |
-40-1200 |
镍铬-铜镍 |
WRE |
E |
Ⅱ |
-40-900 |
铜-铜镍 |
WRT |
T |
Ⅱ |
-40-350 |
铁-铜镍 |
WRJ |
J |
Ⅱ |
-40-750 |
|
2、热响应时间
在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%所需要的时间,称为热响应时间。
3、公称压力
一般是指在工作温度下,保护管所能承受的静态外压而不破裂。实际上,容许工作压力不仅与保护管材料、直径、壁厚有关,而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关 。
4、热电偶绝缘电阻
在环境温度为20±15℃,相对湿度不大于80%时,热电极与外套管之间的绝缘电阻应大于等于1000ΩM,试验电压为直流500V。
防爆类型和级组
防爆级组:dⅡBT4或dⅡCT4
外壳防护等级:IP54
5、防爆等级
隔爆型热电偶的防爆等级按其适用于爆炸性气体混合物最大安全间隙分为A、B、C三级。

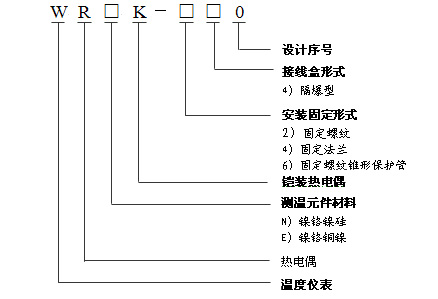

◆ 隔爆热电偶型号图示
◆ WZP系列隔爆型热电偶的种类型号规格表
产品类别 |
型 号 |
分度号 |
测 温
范 围℃ |
规 格mm |
热响应
时间τ0.5 |
公称
压力 |
结构特征 |
隔爆等级 |
总长L |
置深l |
镍鉻-镍硅
热电偶 |
WRN-240 |
K |
0~800 |
|
150
200
250
300
400
500
750
1000
1500
2000 |
≤90 |
10MPa |
隔爆接线盒
固定螺纹
M27×2 |
dⅡBT4或
dⅡCT4 |
WRN2-240 |
镍鉻-铜镍
热电偶 |
WRE-240 |
E |
0~600 |
WRE2-240 |
镍鉻-镍硅
热电偶 |
WRN-440 |
K |
0~800 |
6.4MPa |
隔爆接线盒
固定法兰
化工部标准 |
WRN2-440 |
镍鉻-铜镍
热电偶 |
WRE-440 |
E |
0~600 |
WRE2-440 |
镍鉻-镍硅
热电偶 |
WRN-640 |
K |
0~800 |
30 MPa |
隔爆接线盒
锥形保护管
固定螺纹
M33×2 |
WRN2-640 |
镍鉻-铜镍
热电偶 |
WRE-640 |
E |
0~600 |
WRE2-640 |
|
◆ WZP系列隔爆型铠装热电偶规格表
型 号 |
分度号 |
测 温
范 围℃ |
结构
特征 |
保护管
直径(mm) |
插入
深度(mm) |
热响应
时间(s)
τ0.5 |
公称
压力(MPa) |
隔爆等级 |
WRNK-240 |
K |
0~800 |
M27×2
固定螺纹 |
Ф3
Ф5
Ф6
Ф8 |
用户自定 |
Ф3
Ф5≤4
Ф6≤6
Ф8≤8 |
10 |
dⅡBT4或
dⅡCT4 |
WRNK2-240 |
WREK-240 |
E |
0~600 |
WREK2-240 |
WRNK-440 |
K |
0~800 |
固定法兰 |
6.4 |
dⅡBT4或
dⅡCT4 |
WRNK2-440 |
WREK-440 |
E |
0~600 |
WREK2-440 |
|
注:防爆热电偶法兰标准HG/T20592-2009。 |
