WRFT-01型压簧固定式热电偶


   WRET-01 型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。它与显示仪表等配套使用,可直接测量 0~400 ℃ 范围内的温度。热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点。

   端面热电偶适用测量固体表面的温度,尤其适用于汽轮机推力瓦轴、支撑轴承、双水内冷发电机的水管测温,也可用于大型通用机组和风机、空压机等通用机械的轴承和塑料挤出机、轻纺、食品等工业测温。

结构原理

  WRET-01 型热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

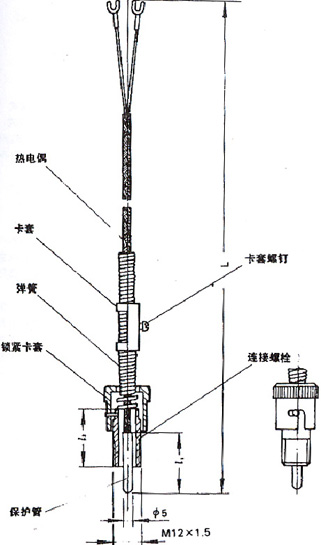

  WRET-01型热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

安装方法

  WRET-01型热电偶的安装方法如图,所示,固定安装在被测物体上面,先将连接螺栓拧紧在被测 物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,最后拧上锁紧卡套。

型号规格

型号

分度号

测温范围 ℃

热响应时
间t0.5s

保护管材料

WRET-01

E

0~400

<5

不锈钢 1Cr18Ni9Ti

规  格

连接螺栓 l 2 mm

总长 Lmm

保护管 l 1 mm

1000
1500
2000
2500
3000
3500
4000

30
30
30
30
30
30
30

35 或 70

1000
1500
2000
2500
3000
3500
4000

60
60
60
60
60
60
60



注:订货须写明: 1 )产品名称和型号 2 )总长和置深( L*L 1 *L 2 ) 3 )分度号打“

* ”表示特殊规格订货。
