工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。生产的装配式热电偶采用国际IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

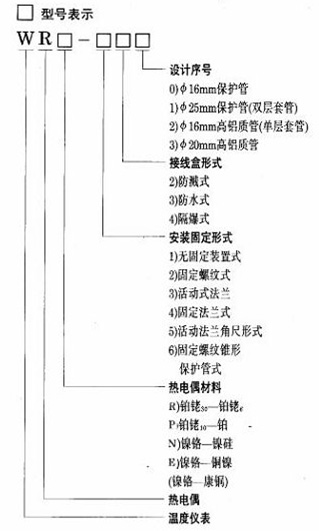

可选型号： B型、S型、K型、E型 |
 |
1、温度测量范围和允许误差
| 热电偶类别 |
代号 |
分度号 |
测温范围
℃ |
允许偏差
Δt℃ |
铂铑30 －铂铑6 |
WRR |
B |
0～1800 |
± 1.5℃或±0.25％t |
铂铑10 －铂 |
WRP |
S |
0～1600 |
± 1.5℃或±0.25％t |
镍铬－镍硅 |
WRN |
K |
0～1300 |
± 2.5℃或±0.75％t |
镍铬－铜镍 |
WRE |
E |
0～800 |
± 1.5℃或±0.75％t |
注：t为感温元件实测温度值（℃）
2、热响应时间：在温度出现阶跃变化时。热电偶的输出变化至该相当于该变化的
50%，所需要的时间称为热响应时间，用T0.5表示。
3、热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而不破裂。
实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其
结构形式、安装方法、置入深度以及被测介质的流速和种类有关。
4、热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
5、热电偶绝缘电阻（常温）：当周围空气温度为15－35℃，相对湿度＜80％时绝缘
电阻≥5兆欧（电压100V）。具有防溅式接线盒的热
电偶当相对温
度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
6、高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双
支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
| 规定的长时间
使用温度（℃） |
试验温度
（℃） |
绝缘电阻值
（Ω） |
≥600 |
600 |
72000 |
≥ 800 |
800 |
25000 |
≥1000 |
1000 |
5000 |
|
 |

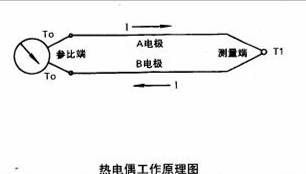

◆热电偶的工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接，形成回路。直接测温端叫测量端，接线端子端叫参比端，当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电偶热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无关。
 装配式热电偶主要有接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。 |
|
◆ 装配式热电偶接线盒结构（统一设计型）

◆ WR系列装配式不锈钢保护管热电偶产品固定形式
◆ WR系列装配式不锈钢保护管热电偶型号规格表
产品名称 |
产品型号 |
产品型式 |
分度号 |
测温范围
（℃） |
规?? 格 |
备 注 |
总长L |
插深ι |
单支
镍硅-镍硅
镍硅-铜镍
热电偶 |
WR口-130 |
无固定装置 |
K
E |
0～800
0～600 |
300
350
400
450
650
750
900
1250
1500
1650
2150 |
150
200
250
300
500
600
750
1100
1350
1500
2000 |
1、固定螺纹：
M=27×2 M=33×2
公称压力：10MPa
如选用G=3/4〞时，订货时，须注明牌号。
2、固定法兰式：
订货时请注明法兰标准牌号或法兰中心孔距。
3、保护管材质：
1Cr18Ni9Ti |
WR口-230 |
固定螺纹 |
WR口-330 |
活动法兰 |
WR口-430 |
固定法兰 |
WR口-530 |
角型 |
WR口-630 |
固定螺纹锥形 |
双支
镍硅-镍硅
镍硅-铜镍
热电偶 |
WZ口2-130 |
无固定装置 |
K
E |
0～800
0～600 |
WZ口2-230 |
固定螺纹 |
WZ口2-330 |
活动法兰 |
WZ口2-430 |
固定法兰 |
WZ口2-530 |
角型 |
WZ口-2630 |
固定螺纹锥形 |
|
WR系列装配式瓷质保护管热电偶
陶瓷热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构。
瓷质保护管分为刚玉质和高铝质两类。
瓷质保护管热电偶分为铂铑热电偶和镍铬镍硅热电偶 。
铂铑热电偶采用贵金属高纯铂金为负极，铂铑合金为正极，用于粉未冶金，烧结光亮炉，真空炉，冶炼炉及多种耐火材料、陶瓷、瓷器烧制等工业用炉温度的测量。
瓷质保护管镍铬镍硅热电偶? 主要用于热处理电炉，粉末冶金等长期温度在1300℃以下的测温场所。
由于瓷质保护管脆性强，抗冲击性较差，容易破碎。因此对于工矿比较恶劣，具有煤粉或强气流冲击的测温场所，请选用本公司的高温耐磨热电偶。
|
|
◆ WR系列装配式瓷质保护管热电偶 型号规格表
产品名称 |
产品型号 |
分
度号 |
测温范围
（℃） |
保护管
材 料 |
规 格mm |
备 注 |
总长L |
插深ι |
铂铑30-铂铑6 |
WRR-130 |
B |
0~1600 |
刚玉质 |
300
450
550
650
1150
1650 |
150
300
400
500
1000
1500 |
Ф12单层管时，总长≤650mm
Ф16单层管时，总长≤1150mm
Ф20单层管时，总长≤2150mm
Ф25双层管时，总长≤2150mm
|
WRR-131 |
铂铑10-铂铑 |
WRP-130 |
S |
0~1300 |
高铝质 |
WRP-131 |
镍硅-镍硅 |
WRN-130 |
K |
0~1100 |
高铝质 |
WRN-133 |
0~1200 |
◆ 主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
公称压力：常压
|
电炉用铂铑热电偶元件
◆ 概述
100型小铂铑热电偶工业用装配式热电偶作为测量温度的传感器，通常与显示仪表、记录仪表或计算机等配套使用。可以直接测量各种生产过程中气体、液体、溶体及固体表面的温度。
WRP-100型小铂铑热电偶采用贵金属高纯铂金为负极，铂铑合金为正极，用于箱式电炉、井式电炉、粉末冶金、烧结光亮炉、真空炉、冶炼炉温度的测量。
| 热电偶类别 |
产品型号 |
分度号 |
测温范围
℃ |
保护管材料 |
规 格 |
总长L
(mm) |
置深l
（mm） |
铂铑10－铂 |
WRP-100 |
S |
0~1300 |
高铝质 |
202 |
175 |
252 |
225 |
327 |
300 |
|
|
直角弯头热电偶
◆ 应用
适用于生产现场存在高温和有害气体对热电偶接线盒有影响，或不宜直接水平及垂直安装场合。
◆ 主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
公称压力：常压
◆ 型号及规格
型 号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材料 |
规格（L x L） |
WRN-530 |
K |
0~800
0~1000 |
≤90S |
不锈钢
1Cr18Ni9Ti |
550x550
750x750 |
WRN2-530 |
WRE-530 |
E |
0-600 |
WRE2-530 |
|
|
|
